電極與電介質

電熱電容器的電極通常由金屬箔制成，厚度為10-100μm，表面可能經過特 殊處理以增強導電性和表面積。電介質則采用聚丙烯薄膜、聚酰亞胺薄膜或鈦酸鋇陶瓷等高介電常數材料（介電常數ε_r≥5），起到隔離電極并儲存電能的作用。

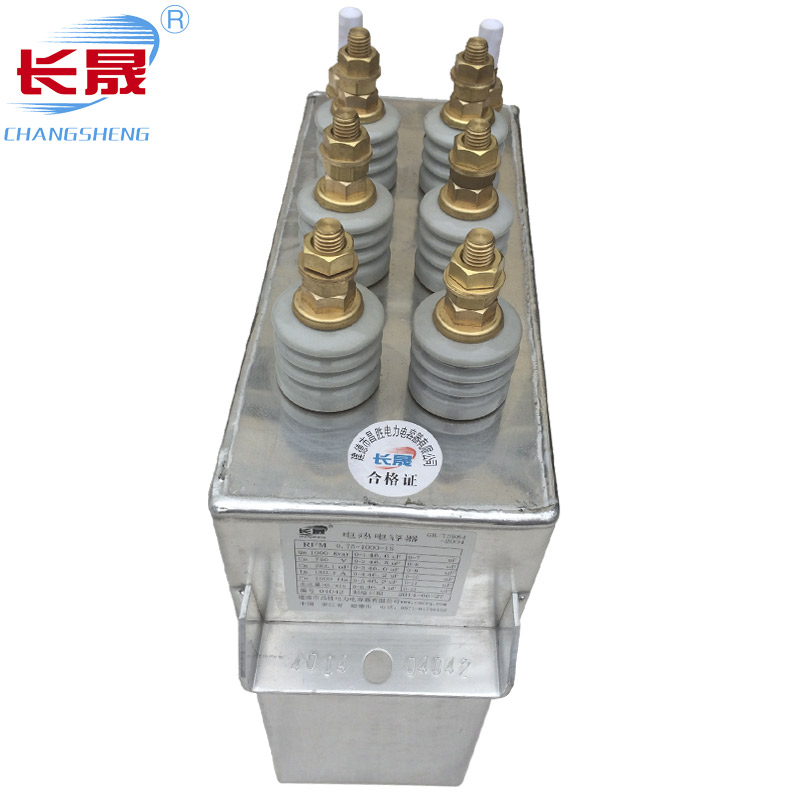

外殼與散熱設計

外殼采用矩形鋁合金油箱，部分型號配備水冷管以增強散熱效果。金屬外殼不僅能保護內部結構，還能防止外界干擾，同時起到機械支撐作用。

終端連接器

常見的終端連接器包括螺紋連接、插入連接和焊接連接等，具體選擇取決于使用環境和連接方式。例如，螺紋連接適用于高頻振動場景，而焊接連接則適用于高溫或高電流場景。

其他關鍵組件

部分電容器內部還包含隔膜以防止電極直接接觸導致短路，并延長使用壽命。此外，電解質被包裹在紙卷中，通過卷繞結構增大接觸面積以提高電流通過能力。

綜上所述，電熱電容器的內部構造大家是否了解了。
